RME Audio Fireface 802 FS

Das RME Audio Fireface 802 FS ist eine hochintegrierte Pro-Audio-Lösung für den Live- und Studioeinsatz in einem 19"-Gehäuse. Ein Interface für Anwender, die keine Kompromisse bei Klang, Stabilität und extrem niedriger Latenz eingehen wollen, und die sich nach einem konkurrenzlos professionellen Feature-Set sehnen. Einmal mehr ein Meilenstein unter den Interfaces von RME, mit dem Besten vom Besten und noch ein bisschen mehr. 60 Audiokanäle, High-End Mikrofonvorverstärker, Wandler der Referenzklasse, eine komplette Effektsektion und der Betrieb mit bis zu 192 kHz sind die Basis für viele weitere Features.

Erweitern Sie Ihr Aufnahmesetup - entdecken Sie unübertroffene Flexibilität

Ultra-low latency Betrieb mit RME USB 2 Technologie, kombiniert mit der legendären RME Treiberstabilität und Wartung. SteadyClock FS Jitterunterdrückung, individuell schaltbare Referenzpegel für alle Ein- und Ausgänge, volle Stand-Alone Funktionalität und identischer Betrieb auf Windows PC und Mac runden das Paket ab.

Das Fireface 802 FS basiert auf einem neu entwickelten Analog- und Digitalboard. Während das analoge Board z.B. DC-gekoppelte Analogausgänge sowie neue AD- und DA-Wandler bietet, ermöglicht das digitale Board dank aktualisierter High-Tech-Bauteile ebenfalls interessante neue Features.

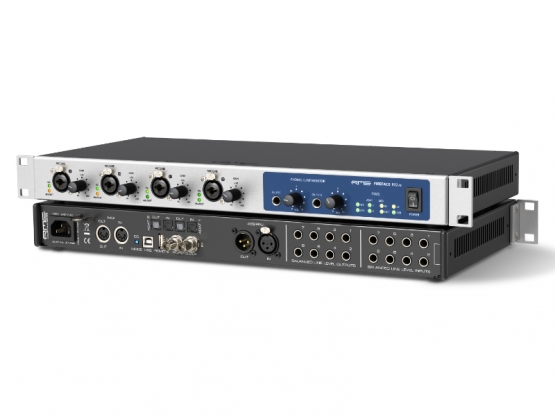

Auf der Frontseite des Fireface 802 FS befinden sich vier leistungsstarke XLR/TRS Combo-Eingänge für Mikrofon-, Instrumenten- und Line-Signale sowie zwei Stereo-Kopfhörerbuchsen mit +17 dBu Ausgangspegel, um auch mit hochohmigen Kopfhörern hohe Lautstärken zu erzielen.

Die Rückseite offenbart die volle Anschlussvielfalt des Fireface 802 FS. Neben MIDI und Wordclock I/O stehen zwei optische ADAT I/Os, ein AES/EBU I/O, sowie acht symmetrische analoge Ein- und Ausgänge mit Line-Pegel zur Verfügung. Mit dem neuen Multi-Mode können die beiden ADAT I/Os zusätzlich zu den AES I/Os als separate optische SPDIF Ein- und Ausgänge genutzt werden. Für den direkten Anschluss des optional erhältlichen ARC USB steht dem Anwender ein USB A-Port zur Verfügung.

Leistungsstarke Anwendungen zum Mischen, Überwachen und Messen inklusive

Das Fireface 802 FS wird mit dem DSP-Mixer TotalMix FX ausgeliefert, der umfangreiche Routing- und Monitoring-Optionen bietet, sowie mit dem DIGICheck Analyzer, der die digitale Dateneinspeisung in beide Richtungen mit höchster Präzision messen und analysieren kann. TotalMix FX kann einen externen Mixer komplett ersetzen und ermöglicht die Erstellung mehrerer latenzfreier Monitor-Mixe mit EQ, Dynamics, Reverb und Delay für beliebige Ausgänge, inkl. Hauptmonitore und Kopfhörer-Mixe für Musiker.

Die zusätzliche TotalMix Remote ist eine Fernbedienung für TotalMix FX, zur Steuerung des Hardware-Mixers und der Effekte in RME-Audiointerfaces. TotalMix Remote spiegelt den aktuellen Zustand des Host-Systems auf dem iPad und Windows/Mac-Computern - den gesamten Mischzustand, das komplette Routing, alle FX-Einstellungen, bis hin zu den Level Metern, und alles in Echtzeit. Passen Sie alle Mixer- und FX-Einstellungen ganz einfach aus der Ferne an, über Ethernet und WiFi.

USB 2 Class Compliant Audio

Das Fireface 802 FS arbeitet in zwei verschiedenen Modi: treiberbasiertes USB 2 und Class Compliant. Der Class Compliant Modus ist ein Standard, der von Betriebssystemen wie Windows, Mac OSX und Linux Distributionen nativ unterstützt wird. Es werden keine proprietären Treiber benötigt, das Gerät wird direkt erkannt, wenn die CC-Firmware geladen wird. Der alternative CC-Modus kann über einen versenkten Drucktastenschalter direkt auf der Rückseite des Interfaces aktiviert werden.

Das Fireface 802 FS bietet volle USB 2.0 Unterstützung im Class Compliant Mode. Damit stehen alle Kanäle im treiberlosen Betrieb für Linux, Mac und iPadOS zur Verfügung. Ein iPad Pro mit USB C kann bis zu 60 Kanäle für Aufnahme und Wiedergabe in TotalMix FX for iPad und auf Systemebene verwalten.

DC-gekoppelte Ausgänge - CV/Gate Voltage Control

Die meisten Audio-Interfaces sind traditionell mit sogenannten "AC-gekoppelten Ausgängen" ausgestattet, bei denen Kondensatoren verwendet werden, um extrem tiefe Frequenzen herauszufiltern.

Während diese Frequenzen im Audiobereich generell als unerwünscht gelten, da sie den Headroom aufzehren und möglicherweise andere Geräte beschädigen können, ist die DC-Kopplung in der Welt der modularen Synthesizer wünschenswert, wo statische oder langsame Signale zur Steuerung verschiedener Parameter wie Tonhöhenwerte oder LFOs verwendet werden.

Alle Line-Pegel-Ausgänge des Fireface 802 FS sind vollständig DC-gekoppelt und erlauben das Senden von Steuerspannungen (CV) oder Gate-Informationen an modulare Synthesizer (wie z.B. die populären Eurorack- und Moog/MOTM/Synthesizer Formate) und andere Studio-Hardware.

ARC USB Remote Control - Plug’n Play Plus

Die ARC USB wird per USB mit dem Computer verbunden und kommuniziert direkt mit TotalMix FX. Sie ist mit 15 frei zuweisbaren, beleuchteten Tastern, einem Encoder-Rad und einem Klinkenstecker zum Anschließen eines Fußschalters ausgestattet.

Die ARC USB ist eine USB 1.1 MIDI-Fernbedienung für das Fireface 802 FS. Da sie als Gerät der UAC 1 Klasse arbeitet ist sie nativ kompatibel mit Windows und Mac OS X. Sobald sie im Betriebssystem angemeldet ist, wird die ARC USB automatisch von TotalMix FX erkannt, die Kommunikation zur Steuerung des 802 FS findet per einfacher MIDI-Befehle statt.

Erleben Sie kompromisslose Klangqualität

Wie schon andere RME-Produkte zuvor kombiniert das Fireface 802 FS exzellentes analoges Schaltungsdesign mit modernster digitaler Wandlertechnologie. Alle symmetrischen TRS & XLR I/Os sowie die beiden Kopfhörerausgänge bieten herausragend niedrige Rausch- und Verzerrungswerte. In bester RME-Tradition und Produktphilosophie produzieren Wandler und Vorverstärker keinen "Sound", sie fügen dem Quellsignal nichts hinzu oder entfernen es, sondern nehmen es so auf, wie es ist.

Ausgestattet mit den neuesten A/D- und D/A-Wandlerchips mit geringer Latenz, arbeiten alle I/Os mit bis zu 192 kHz und erreichen bei der Wiedergabe einen hohen Dynamikumfang - auch die beiden Kopfhörerausgänge. Ihre High-Power-Technologie sorgt für hohe Lautstärke, egal ob hoch- oder niederohmige Kopfhörer verwendet werden. RMEs überragende SteadyClock FS garantiert dank effizienter Jitter-Reduktion State-of-the-Art AD/DA-Wandlung, auch bei Taktung zu einer externen Clock-Quelle.

Jeder Ein- und Ausgang ist individuell auf die im professionellen Studiobereich üblichen Pegel umschaltbar: -10 dBV, +4 dBu, HiGain (entspricht +2 dBV, +13 dBu und +19 dBu bei digitaler Vollaussteuerung). Alle Ausgänge können für ASIO Direct Monitoring (ADM) verwendet werden.

Professionelle hochtransparente Preamps

Für Mikrofone und Instrumente mit Low-Latency-Wandlung. Die 802 FS verfügt über vier hochtransparente Vorverstärker, ebenfalls mit Low-Latency-Wandlern. Die Mikrofon- und Instrumentenvorverstärker der 802 FS nutzen die klassische Technologie des OctaMic II, eines High-End-Vorverstärkers für höchste klangliche Ansprüche und kritische Anwendungen, wie z.B. die professionelle Aufnahme von klassischen Konzerten. Das symmetrische Vorverstärkerdesign besticht durch extrem niedrige Verzerrungen, einen exzellenten Signal-Rausch-Abstand und einen perfekt linearen Frequenzgang. Eine erstklassige Lösung zur unverfälschten Übertragung und Verstärkung beliebiger Audioeingänge, seien es hochpegelige Bühnen- oder typische Studiosignale, niederpegelige und hochohmige Instrumente oder dynamische, Kondensator- und Bändchenmikrofone.

Die vier Eingänge auf der Vorderseite nutzen symmetrische XLR/TS-Kombibuchsen und arbeiten alternativ als Hi-Z-Eingänge. Bis zu vier Gitarren oder andere Instrumente können direkt angeschlossen werden - es ist keine weitere Hardware erforderlich. Jeder Kanal kann individuell auf 48V Phantomspeisung oder Instrumentenmodus umgeschaltet werden. LEDs für Signal, Clip, TS-Betrieb und aktivierte Phantomspeisung geben einen Überblick über den Status des Gerätes.

Das Fireface 802 FS steht bei RME in einer langen Tradition flexibler und erweiterbarer Audiosysteme. Das Hinzufügen weiterer Mikrofon-Vorverstärker oder zusätzlicher analoger I/Os ist an den beiden ADAT-Ports der Rückseite problemlos möglich.

Stand-Alone Betrieb mit Setup Recall

Das Fireface 802 FS ist per iPad, MIDI Remote und ARC USB direkt am Gerät einstell- und konfigurierbar. Außerdem enthält es sechs interne Speicherplätze zum dauerhaften Ablegen aller Konfigurationsdaten. Damit arbeitet das Fireface 802 FS auch ohne Rechner vollständig autark, und verwandelt sich im Stand-Alone Betrieb, also ohne angeschlossenen Rechner, auf Knopfdruck in verschiedenste, unterschiedlichste Geräte.

ICC - Intelligent Clock Control

Intelligent Clock Control zeigt nicht nur den Status aller Clocks, sondern hält auch die letzte gültige Samplefrequenz im Falle eines Ausfalls der externen Quelle. Die von anderen RME-Produkten bekannten und bewährten Technologien wie SyncCheck sorgen für eine leichte Erkennung von Fehlerzuständen.

Spezifikationen:

Analoger Teil

AD, Line In 1-8,Rückseite

• Eingang: 6,3 mm Stereoklinke, servosymmetrisch
• Rauschabstand (SNR) @:LoGain: 116 dB (AES17), 118 dBA
• Rauschabstand (SNR) @:+4 dBu: 115 dB (AES17), 117 dBA
• Frequenzgang @ 44.1 kHz, -0,1 dB: 8,9 Hz – 20,4 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 4,3 Hz – 45,2 kHz
• Frequenzgang @ 192 kHz, -1 dB: 3 Hz – 89 kHz
• Filter: Short Delay Sharp, 5 / 5 / 6 Samples Latenz
• THD @ -1 dBFS: < -120 dB, < 0,0001 %
• THD+N @ -1 dBFS: < -110 dB, < 0,00032 %
• Übersprechdämpfung: > 110 dB
• Maximaler Eingangspegel: +19 dBu
• Eingang: 6,3 mm Stereoklinke, elektronisch symmetriert
• Eingangsimpedanz @ 1 kHz: 10 kOhm unsymmetrisch, 10,6 kOhm symmetrisch
• Eingangsempfindlichkeit schaltbar Lo Gain und +4 dBu
• Eingangspegel für 0 dBFS @ +19 dBu: +19 dBu
• Eingangspegel für 0 dBFS @ +4 dBu: +13 dBu
• Variabler Gain: 0 bis +12 dB
• Minimaler Eingangspegel für 0 dBFS: +1 dBu, -1,2 dBV

Mikrophon In 9-12, Frontseite
Wie AD, aber:

• Eingang: XLR, elektronisch symmetriert
• Eingangsimpedanz: 3,4 kOhm
• Rauschabstand (SNR) @ Gain + 10 dB: 113 dB RMS unbewertet, 116 dBA
• Regelbereich Gain: 54 dB  Maximaler Eingangspegel, Gain +6 dB: +10 dBu
• Maximaler Eingangspegel, Gain +60 dB: -44 dBu
• CLIP LED: 0 dBFS  SIG LED: -42 dBFS

Instrument In 9-12, Frontseite
Wie AD, aber:

• Eingang: 6,3 mm Monoklinke unsymmetrisch
• Eingangsimpedanz: 1 MOhm
• Rauschabstand (SNR): 113 dB RMS unbewertet, 116 dBA
• Maximaler Eingangspegel, Gain +6 dB: +21 dBu
• Maximaler Eingangspegel, Gain +60 dB: -33 dBu
• Frequenzgang @ 44.1 kHz, -0,5 dB: 2,5 Hz – 20,5 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 2,5 Hz – 25 kHz
• Frequenzgang @ 192 kHz, -1 dB:1,7 Hz – 36 kHz

DA - Stereo Monitor Output Phones (9-12)
Wie DA, aber:

• Ausgang: 2 x 6,3 mm Stereoklinke, unsymmetrisch
• maximaler Ausgangspegel bei 0 dBFS: +17 dBu
• Max Ausgangsleistung pro Kanal, 32 Ohm Last, 0,1% THD: 210 mW (2,5 Veff, +10 dBu)
• Rauschabstand (SNR): 116 dB (AES17), 118 dBA
• Ausgangsimpedanz: 2 Ohm

DA, Line Out 1-8, Rückseite

• Ausgang: 6,3 mm Stereoklinke, servosymmetrisch
• Rauschabstand (SNR) @ HiGain: 116,5 dB (AES17), 118.5 dBA
• Rauschabstand (SNR) @ +4 dBu: 116 dB (AES17), 118 dBA
• Rauschabstand (SNR) @ -10 dBV: 107 dB (AES17), 109 dBA
• Frequenzgang @ 44.1 kHz, -0,1 dB: 0 Hz – 20,2 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz – 44,6 kHz
• Frequenzgang @ 192 kHz, -1 dB: 0 Hz – 77,5 kHz
• Filter: Short Delay Sharp, 6 / 6 / 6 Samples Latenz
• THD+N: < -110 dB, < 0,00032 %  Übersprechdämpfung: > 110 dB
• Ausgangspegel schaltbar Hi Gain, +4 dBu, -10 dBV
• Ausgangspegel bei 0 dBFS @ +19 dBu: +19 dBu
• Ausgangspegel bei 0 dBFS @ +13 dBu: +13 dBu
• Ausgangspegel bei 0 dBFS @ +4 dBu: +2 dBV (+4,2 dBu)
• Ausgangsimpedanz: 75 Ohm

MIDI

• 1 x MIDI I/O über 5-pol DIN Buchsen
• Galvanische Trennung über Optokoppler am Eingang
• Hi-Speed Mode mit Jitter und Reaktionszeit typisch unter 1 ms
• Getrennte 128 Byte FIFOs für Ein- und Ausgang

Digitaler Teil

• Clocks: Intern, ADAT In, AES In, SPDIF In, Wordclock In
• Jitterunterdrückung externer Clocks: > 50 dB (> 1 Hz)
• Praktisch kein effektiver Jittereinfluss der Clock auf AD- und DA-Wandlung
• PLL arbeitet selbst mit mehr als 100 ns Jitter ohne Aussetzer
• Digitale Bitclock-PLL für störungsfreies Varipitch im ADAT-Betrieb
• Unterstützte Samplefrequenzen: 28 kHz bis zu 200 kHz

Digitale Eingänge

AES/EBU

• 1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
• hochempfindliche Eingangsstufe (< 0,3 Vss)
• SPDIF kompatibel (IEC 60958)
• Akzeptiert Consumer und Professional Format
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (> 1 Hz)

ADAT Optical

• 2 x TOSLINK, Format nach Alesis-Spezifikation
• Standard: 2 x 8 Kanäle 24 Bit, maximal 48 kHz
• Double Speed (S/MUX): 2 x 4 Kanäle 24 Bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 Kanäle 24 Bit 192 kHz
• Quad Speed Windows USB: 1 x 2 Kanäle 24 Bit 192 kHz
• Bitclock PLL für perfekte Synchronisation auch im Varispeed-Betrieb
• Lock Range: 31,5 kHz – 50 kHz
• Jitterunterdrückung: > 50 dB (> 1 Hz)

SPDIF optical (ADAT 1/2)

• 1 x optisch, nach IEC 60958
• Akzeptiert Consumer und Professional Format
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (> 1 Hz)

Word Clock

• BNC
• Interne Terminierung 75 Ohm schaltbar
• Automatische Double/Quad Speed Detektion und Konvertierung zu Single Speed
• SteadyClock garantiert jitterarme Synchronisation auch im Varispeed-Betrieb
• Unempfindlich gegen DC-Offsets im Netzwerk
• Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese
• Überspannungsschutz
• Pegelbereich: 1,0 Vss – 5,6 Vss
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (> 1 Hz)

Digitale Ausgänge

AES/EBU

• 1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
• Ausgangsspannung Professional 4,2 Vss, Consumer 2,4 Vss
• Format Professional nach AES3-1992 Amendment 4  Format Consumer (SPDIF) nach IEC 60958
• Single Wire Mode, Samplefrequenz 28 kHz bis 200 kHz

ADAT

• 2 x TOSLINK  Standard: 2 x 8 Kanäle 24 Bit, maximal 48 kHz
• Double Speed (S/MUX): 2 x 4 Kanäle 24 Bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 Kanäle 24 Bit 192 kHz
• Quad Speed Windows USB: 1 x 2 Kanäle 24 Bit 192 kHz

SPDIF optical (ADAT 1/2)

• Format Consumer (SPDIF) nach IEC 60958
• Samplefrequenz 28 kHz bis 200 kHz

Word Clock

• BNC
• Maximaler Pegel: 5 Vss
• Pegel bei Terminierung mit 75 Ohm: 4,0 Vss
• Innenwiderstand: 10 Ohm
• Frequenzbereich: 27 kHz – 200 kHz

Allgemeines

• Stromversorgung: Internes Schaltnetzteil, 100 - 240 V AC, 30 Watt
• Minimaler Leistungsbedarf: 15 Watt  Typischer Leistungsbedarf: 22 Watt
• Maße mit Rackohren (BxHxT): 483 x 44 x 242 mm
• Maße ohne Rackohren/Bügel (BxHxT): 436 x 44 x 236 mm
• Gewicht: 2,8 kg  Temperaturbereich: +5° bis zu +50° Celsius
• Relative Luftfeuchtigkeit: < 75%, nicht kondensierend
